 YUKEN液壓閥核心技術與冶金應用全解：電液比例控制閥、電磁換向閥及冶金專用閥
日本油研(YUKEN)作為全球液壓技術的領軍者，憑借**80余年專業經驗**，為冶金、機床、工程機械等領域提供高性能液壓控制解決方案。以下針對三類核心產品——電液比例控制閥、電磁換向閥及冶金設備專用液壓閥，從技術特性、型號解析、應用場景等方面進行深度詳解，助力精準選型與系統優化。
 一、YUKEN電液比例控制閥：
YUKEN電液比例控制閥融合**電子控制**與**液壓放大**技術，實現流量、壓力、方向的連續無級調節，適配從一般工業到高精度伺服控制的全場景需求，是現代液壓系統智能化的核心元件。
 1. 核心系列與性能對比
| 系列 | 類型 | 通徑 | 最大流量(L/min) | 最高壓力(MPa) | 控制精度 | 響應頻率(Hz) | 適用場景 |
|------|------|----------|----------------|--------------|----------|--------------|----------|
| **EFBG** | 流量壓力復合比例閥 | 10/25 | 125/250 | 31.5 | ≤±1% | 100 | 注塑機、壓鑄機多級控制 |
| **EFG/EFCG** | 比例流量閥(帶單向閥) | 10/25 | 60/125/250 | 31.5 | ≤±3% | 100 | 速度平穩控制、壓力溫度補償 |
| **EHDG** | 高頻響比例先導溢流閥 | 6/10 | 100/250 | 31.5 | ≤±1% | 200 | 精密壓力控制、閉環系統 |
| **EHDFG** | 高響應方向流量閥 | 6/10/16/25 | 30/60/200/280 | 31.5 | ≤±0.5% | 150 | 簡易伺服控制、快速定位 |
| **ESVG** | 直動型伺服比例閥 | 6/10/16 | 30/100/200 | 31.5 | ≤±0.1% | 200 | 高精度運動控制、微米級定位 |
 2. 關鍵技術特性
 控制精度與穩定性
- **壓力溫度雙補償**：EFG系列采用獨特設計，流量不受負載壓力(1.0~31.5MPa)和油溫(-20℃~+80℃)變化影響
- **閥芯位置閉環**：ESVG/EHDFG系列內置LVDT位移傳感器，分辨率達0.001mm，實時反饋閥芯位置，滯環≤0.1%
- **線性度優化**：全系列線性度≤±3%，高端系列(ESVG/EHDG)達≤±0.5%，確保輸入信號與輸出參數精準匹配
 電氣與結構設計
- **內置電子放大器**：OBE(On-Board Electronic)型集成放大器，支持±10V/4~20mA標準信號，簡化系統集成
- **抗污染能力**：EFG系列允許油液清潔度達NAS 1638 Class 12，ESVG系列需Class 10，降低維護成本
- **安裝便捷**：板式連接符合ISO 4401標準，適配全球主流液壓系統，安裝與維護高效
 3. 典型型號解析
**EFBG-03-125-H-S-50**
- EFBG：流量壓力復合比例閥基本代號
- 03：通徑規格(10mm)
- 125：最大流量(125L/min)
- H：壓力等級(1.4~21MPa)
- S：標準接口
- 50：設計代號(標準型)
**EHDG-01V-H-S-1-PNT15M10-50**
- EHDG：電液比例先導式溢流閥
- 01：通徑(6mm)，V：帶排氣控制(閉環系統專用)
- H：壓力等級(21~31.5MPa)，S：標準接口
- 1：標準阻尼孔，PNT15M10：帶內置放大器電磁鐵
- 50：標準型
 4. 冶金應用亮點
- 軋機壓下系統：EHDG系列實現軋制力的精密閉環控制，提升帶材厚度精度
- 連鑄機結晶器振動：ESVG系列提供高頻響、高精度位置控制，確保鑄坯質量
- 卷取機張力控制：EFBG系列實現多級張力調節，適應不同鋼種軋制需求
 二、YUKEN電磁換向閥：

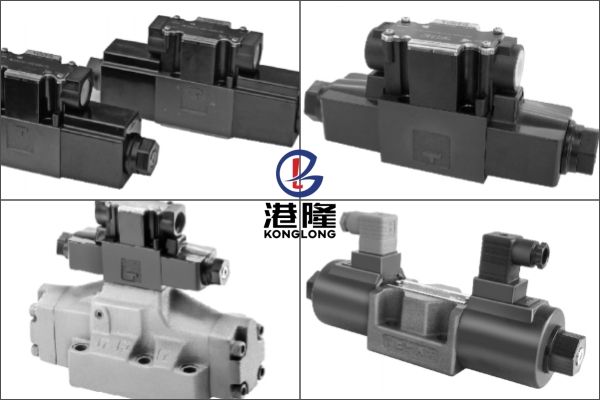

YUKEN電磁換向閥通過**電磁鐵驅動閥芯**實現油路通斷與流向切換，分為直動式(DSG系列)和電液先導式(DSHG系列)，以**響應快、可靠性高、壽命長**著稱，是液壓系統方向控制的核心元件。
 1. 核心系列與性能參數
| 系列 | 類型 | 通徑 | 最大流量(L/min) | 最高壓力(MPa) | 響應時間 | 壽命(次) | 適用場景 |
|------|------|----------|----------------|--------------|--------------|----------|----------|
| **DSG-01** | 直動式電磁換向閥 | 6 | 40 | 31.5 | ≤25 | ≥1000萬 | 小型液壓系統、農機輔助動作 |
| **DSG-03** | 直動式電磁換向閥 | 10 | 160 | 31.5 | ≤30 | ≥500萬 | 中型工業設備、注塑機合模 |
| **DSHG-06** | 電液先導式換向閥 | 25 | 500 | 31.5 | ≤50 | ≥500萬 | 大型冶金設備、壓力機滑塊控制 |
| **DSHG-10** | 電液先導式換向閥 | 32 | 1100 | 31.5 | ≤60 | ≥300萬 | 超大型液壓系統、船舶液壓站 |
 2. 關鍵技術優勢
 高效可靠設計
- **濕式直流電磁鐵**：抗污染能力強，壽命可達5000萬次切換，適應冶金高溫多塵環境
- **低摩擦密封結構**：泄漏量≤0.5L/min(P口壓力14MPa時)，系統效率高，節能效果顯著
- **液壓平衡結構**：獨特緩沖設計有效降低換向沖擊與噪聲，噪音降低5-10dB，提升設備穩定性
 電氣特性與安全保障
- **額定電壓**：DC12V/DC24V(標準型)，AC110V/AC220V/AC380V(可選)，適配工業供電系統
- **防護等級**：IP65(電磁鐵部分)，適應粉塵、潮濕等惡劣冶金工況
- **手動應急操作**：部分型號帶N1手動裝置，斷電時可緊急操作，提升系統安全性
 3. 完整型號解析
**DSHG-06-3C4-A240-N1-50**
- DSHG：電液換向閥基本代號
- 06：通徑規格(25mm)
- 3C4：三位四通，中位機能O型(封閉型)
- A240：AC240V交流電磁鐵
- N1：帶手動應急操作裝置
- 50：設計代號(標準型)
 4. 冶金應用場景
- 高爐上料系統：DSG系列控制料車升降、爐頂布料器旋轉，響應迅速，定位精準
- 轉爐傾動機構：DSHG系列承受高壓大流量，實現轉爐平穩傾動與復位
- 軋機牌坊調整：DSG-03系列控制液壓缸伸縮，快速調整軋機開口度，適應不同規格軋制需求
 三、油研冶金設備液壓閥：
冶金設備工作環境具有**高溫、高壓、粉塵多、沖擊載荷大**等特點，YUKEN專為冶金行業開發系列液壓閥，以**高抗污染、高耐久性、高穩定性**為核心設計，適配軋機、連鑄機、卷取機等關鍵設備。
 1. 冶金專用閥核心系列
 （1）高壓大流量邏輯閥系列
- **LD系列方向控制邏輯閥**：通徑可達100mm，最大流量5500L/min，最高壓力31.5MPa，適配超大型液壓系統，如軋機主傳動、卷取機張緊控制
- **LB/LBS系列泄壓邏輯閥**：最大流量1200L/min，帶電磁控制選項，用于系統安全保護與快速泄壓，如連鑄機結晶器緊急停止系統
 （2）高壓抗污染比例閥系列
- **EHDG-H系列高頻響比例閥**：壓力等級達31.5MPa，響應頻率200Hz，內置壓力傳感器，適用于軋機壓下、連鑄機振動臺等精密控制場景
- **EHDFG-06系列方向流量閥**：通徑25mm，最大流量280L/min，LVDT閥芯反饋，適配卷取機張力控制、軋機輥縫調整
 （3）特殊工況專用閥
- **高溫型液壓閥**：工作溫度范圍-25℃~+80℃，適配冶金爐區高溫環境，如高爐熱風爐液壓系統
- **防爆型電磁換向閥**：符合Ex d IIB T4防爆標準，適配冶金煤氣區等危險環境，如轉爐煤氣回收系統
 2. 冶金應用核心技術特點
 抗污染強化設計
- 閥芯與閥孔采用**特殊耐磨涂層**，配合間隙優化至5~10μm，允許油液清潔度達NAS 1638 Class 10，降低維護頻率
- 內置**高壓過濾器**(20μm絕對精度)，有效阻擋冶金粉塵進入閥體，延長使用壽命
 耐久性提升方案
- 閥體采用**高強度球墨鑄鐵**，抗沖擊能力提升30%，適配冶金設備頻繁啟停與負載突變工況
- 密封件選用**耐溫氟橡膠**，適應冶金環境-20℃~+80℃溫度波動，使用壽命達普通密封件2倍
 控制精度優化
- 比例閥內置**溫度補償模塊**，確保在冶金爐區溫度變化(±50℃)時控制精度保持≤±1%
- 電液換向閥采用**先導壓力補償**設計，降低系統壓力波動對換向精度的影響，定位誤差≤0.5mm
 3. 冶金設備典型應用案例
| 冶金設備 | 關鍵液壓閥 | 控制需求 | 技術優勢 |
|----------|------------|----------|----------|
| **熱軋機** | EHDG比例閥+DSHG方向閥 | 軋輥壓下精度±0.01mm，軋制力控制精度±1% | 高頻響(200Hz)、壓力閉環，適應軋制速度20m/s工況 |
| **連鑄機** | ESVG伺服比例閥+LD邏輯閥 | 結晶器振動頻率50~300Hz，振幅±5mm | 高響應(≤15ms)、全閉環控制，提升鑄坯表面質量 |
| **卷取機** | EFBG比例閥+DSG換向閥 | 張力控制精度±2%，適應帶材速度0~30m/s | 流量壓力復合控制，多級張力平滑切換 |
| **高爐** | DSG-03換向閥+BSG溢流閥 | 爐頂布料器旋轉定位精度±1°，上料車平穩啟停 | 高可靠性(≥500萬次)、低沖擊設計，適應粉塵環境 |
 四、選型與維護指南：
 1. 選型核心要點
1.  **電液比例控制閥選型**：根據控制對象(流量/壓力/位置)選擇系列；冶金高壓系統優先選EHDG/EFBG系列；高精度控制場景(如連鑄振動)選用ESVG系列
2.  **電磁換向閥選型**：根據系統流量選擇通徑(DSG-01/03/DSHG-06/10)；冶金高溫環境選用濕式電磁鐵；危險區域選用防爆型
3.  **冶金專用閥選型**：邏輯閥適用于大流量系統(≥500L/min)；高頻響比例閥適用于精密控制；高溫/防爆型根據環境條件選擇
 2. 維護保養建議
| 維護項目 | 周期 | 標準 | 注意事項 |
|----------|------|------|----------|
| **油液清潔度檢測** | 每周 | NAS 1638 Class 10 | 比例閥/伺服閥必須嚴格控制，超標及時更換過濾器 |
| **閥響應性能測試** | 每月 | 響應時間≤50ms | 冶金設備建議在線監測，異常及時維修 |
| **電磁鐵絕緣檢測** | 每季度 | 絕緣電阻≥10MΩ | 冶金高溫環境需縮短檢測周期至每月 |
| **密封件更換** | 每年 | 無泄漏、無老化 | 冶金環境建議選用耐溫氟橡膠密封件 |
 3. 系統優化建議
1.  **油液管理**：采用YUKEN專用液壓油，粘度保持在15~400mm2/s，油溫控制在40℃~60℃，提升閥的穩定性與壽命
2.  **控制集成**：冶金大型系統建議采用PLC+比例放大器控制方案，實現多閥協同工作，提升生產效率
3.  **備件儲備**：關鍵設備(如軋機、連鑄機)建議儲備常用閥(DSG-03、DSHG-06、EHDG-01)，縮短停機時間
YUKEN液壓閥以其**卓越的控制性能、可靠的品質和完善的技術支持**，成為全球冶金行業的首選品牌。如需了解更多產品詳情或定制化解決方案，建議聯系YUKEN中國官方授權代理商，獲取專業技術支持與本地化服務，助力冶金企業實現高效、精準、穩定的生產控制。
